トップ > シリアル通信モニタ > キャロちゃんコンバータ RS-485/422対応 型番:CS3028

キャロちゃんコンバータ RS-485/422対応 型番:CS3028 キャロちゃんコンバータ RS-485/422対応 型番:CS3028
キャロちゃんコンバータ RS-485/422対応 型番:CS3028 キャロちゃんコンバータ RS-485/422対応 型番:CS3028
拡大画像

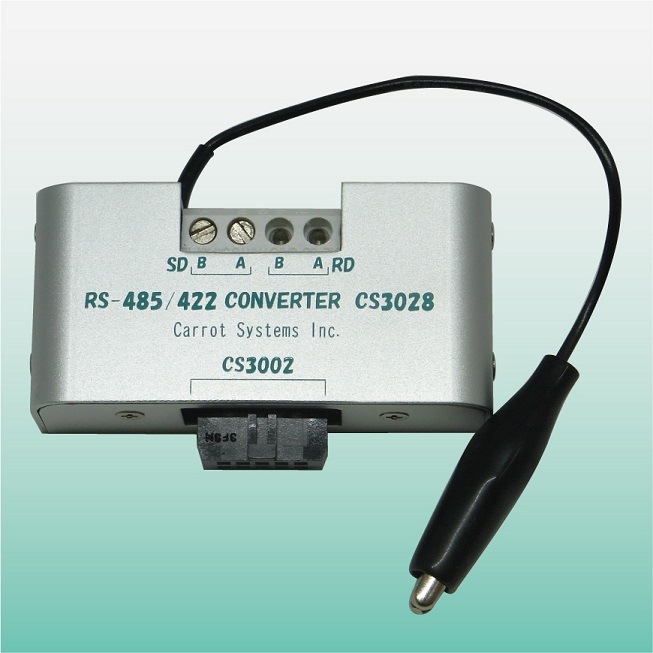

キャロちゃんコンバータ RS-485/422対応 型番:CS3028

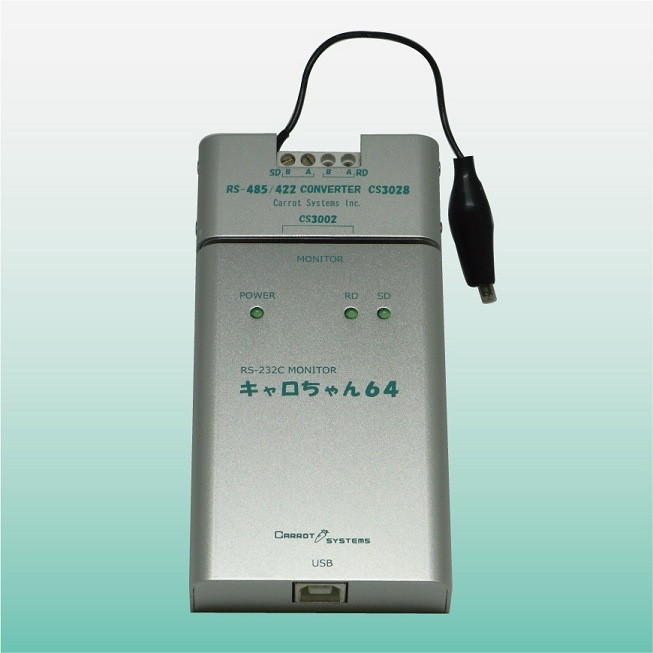

キャロちゃん専用 RS-485/422対応 コンバータ

[仕様]


・電源:キャロちゃん経由でUSBより供給
・消費電流:最大43mA
・最大外形寸法(幅×奥行き×高さ):61mm×36.5mm×19mm
・重量:約37g
・使用環境:周囲温度[5℃〜35℃]
        周囲湿度[35%〜85%] (ただし結露しない事)
・変換対応インタフェース:RS485 / RS422
・通信速度:キャロちゃん通信速度に準じる
・RS485/422→RS232C変換信号:SD / RD

※RS485/422通信ライン接続時の注意事項

 本機及び接続機器の破損防止と正常な通信モニタを行うために、
 通信ライン両端のRS485/422通信機器のどちらか一方の機器の
 AC電源と、モニタ用PCのAC電源は同一ACライン上から
 AC電源を供給してください。
 それによりGND電位差による影響を軽減できます。



[接続端子台]

ピンNo. ピン名 ケーブル色
1 RD A RD- (ホット側)
2 RD B RD+ (コールド側)
3 SD A SD- (ホット側)
4 SD B SD+ (コールド側)


※詳細につきましては、下記メーカーサイトをご参照下さい。
 http://www.carrotsys.co.jp/product/serial/rs485.html


[お届け予定]
  ご注文確認後、3日 〜 1週間でのお届けとなります。

商品コード : CAR-コンバータRS-485/422対応型番:CS3028-NAD
製造元 : 株式会社キャロットシステムズ
価格 : 26,800円(税抜)
